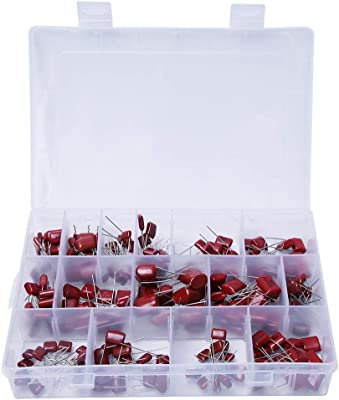

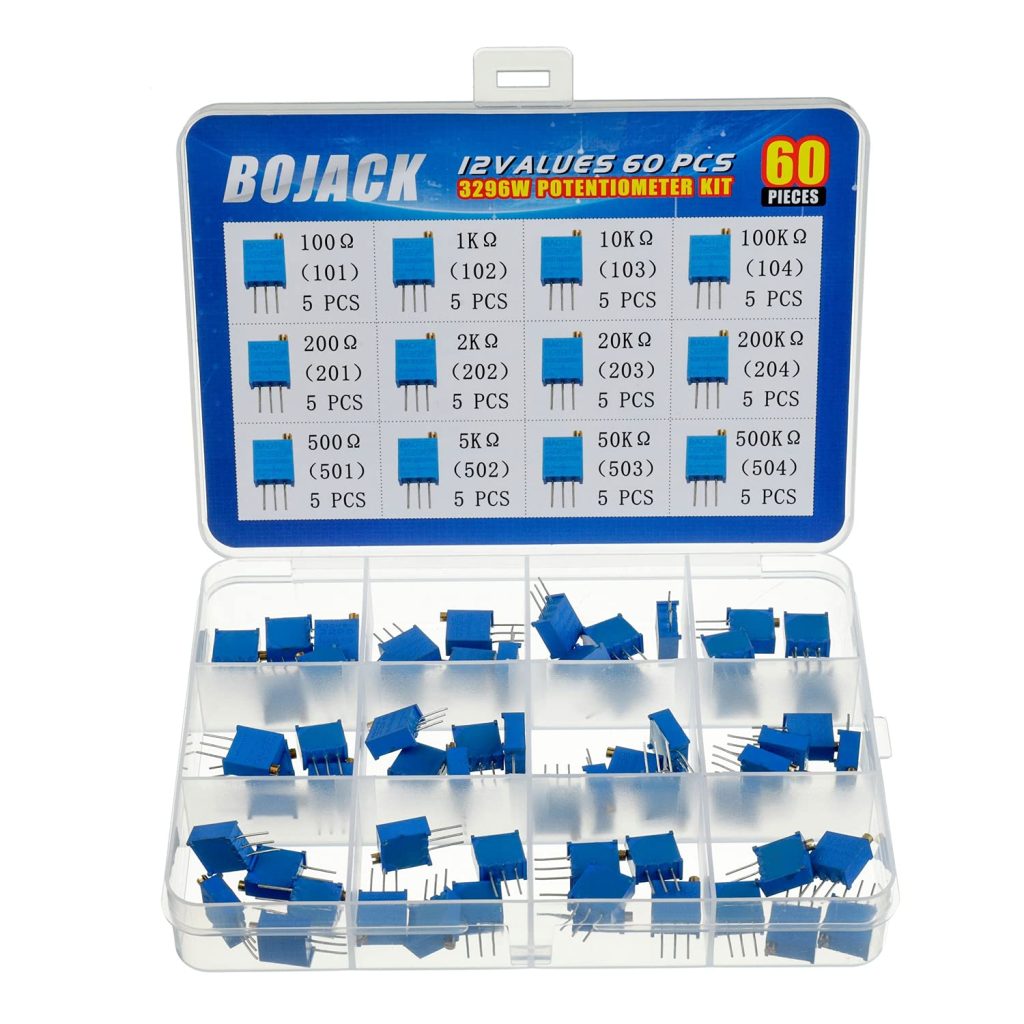

Nu är min mätbänk så gott som klar då min länge önskade funktionsgenerator. har kommit. Samt att alla mätkablar även landat.Allt utom generatorn har jag köpt via AMAZON.se Generatorn kommer från Kina. Den kan ses på många YouTube. Från AMAZON har jag även köp en låda med trimmotstond samt kondensatorer denna låda med kondensatoer skall kompleteras med en låda med andra värden.

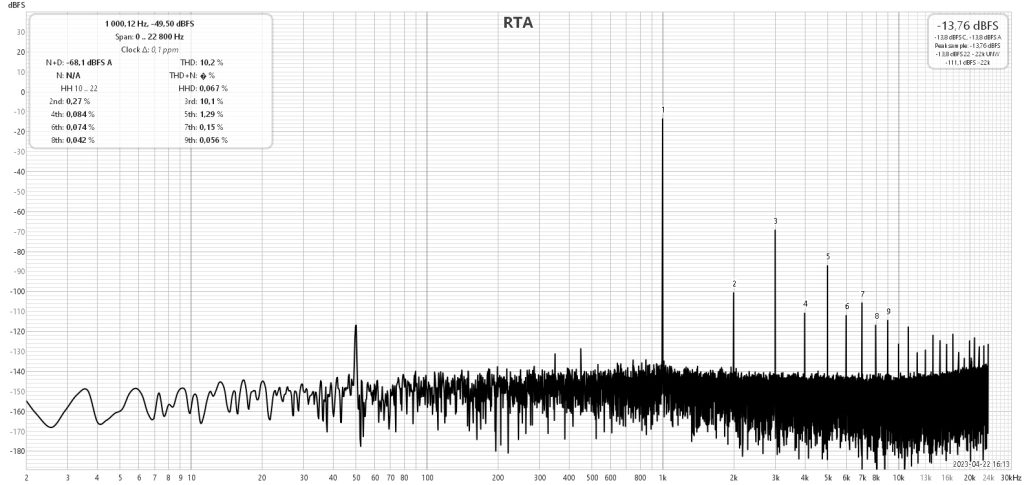

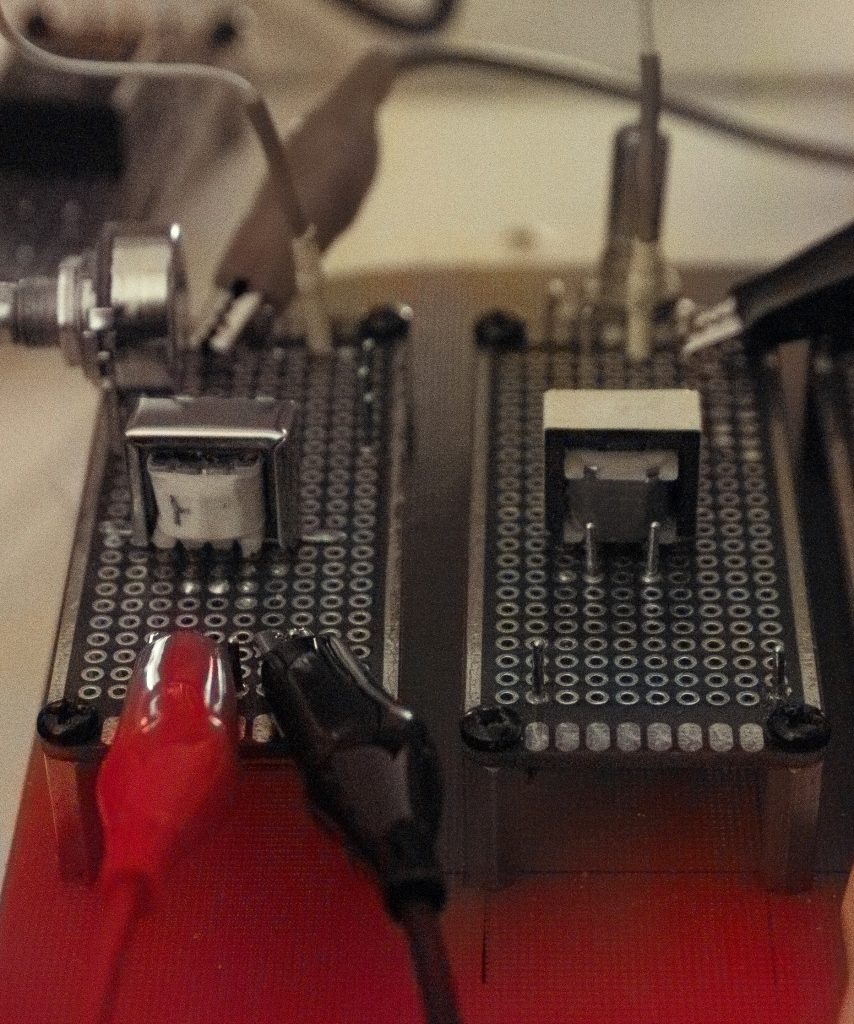

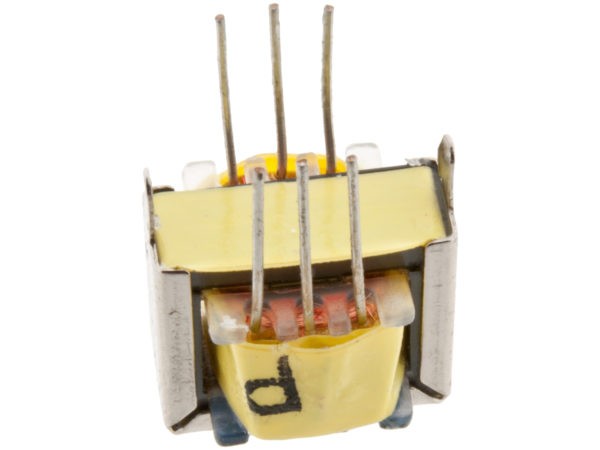

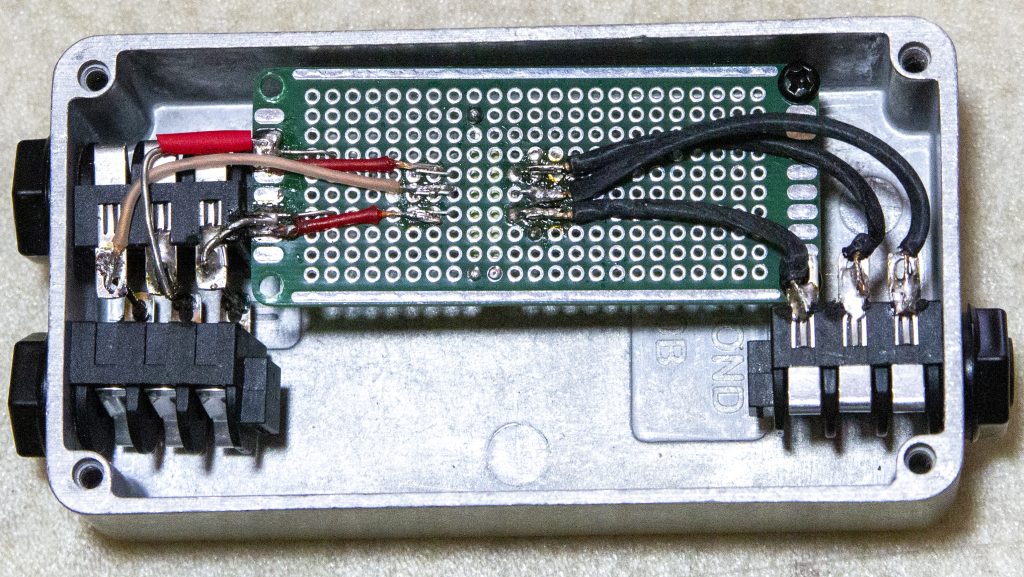

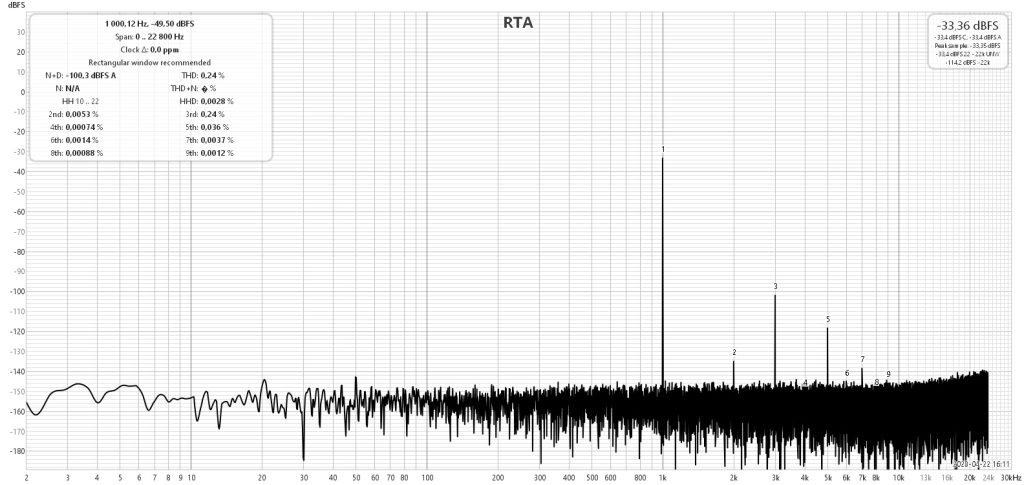

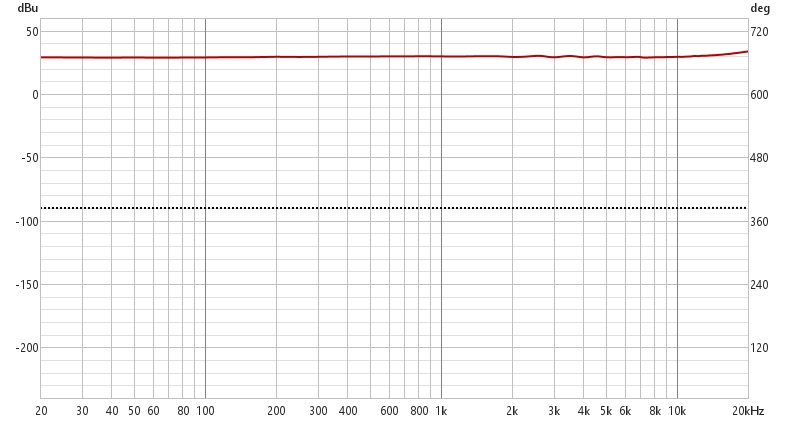

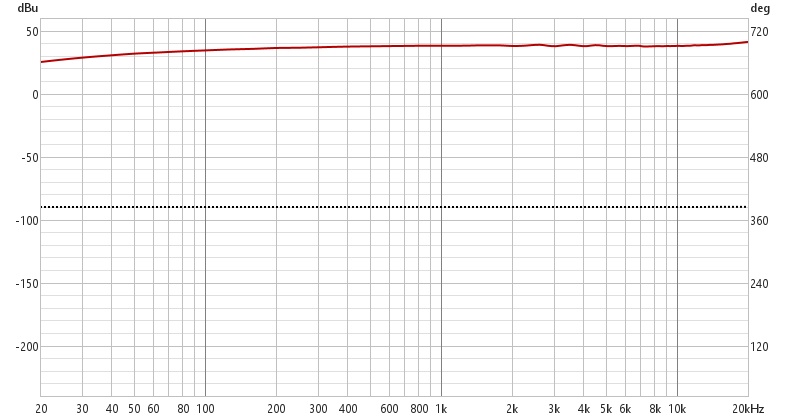

Här är en av dom byggen med trafo anpassad för anslutning mellan Mixer och gitarr utrustning som jag byggt till min son. Som syns så har både brum och brus nästa hel eliminerat ena vägen medan den andra vägen så finns lite nätbrum. Den transformator jag använt är 600 Ohm och 10K ohm andra vägen. var en billig trafo som funkar utmärkt för detta ändamål. Ned finns bilder på dom mätningar jag har utfört på lådan dels frekvens kurva och brus nivå. Vi testkörning har vi jämfört mot ett antal olika färdigbyggda lådor (från 450:- till 1200:-) och tyvärr så var dom inte lika uppmuntrande. Som kan ses i bild A existerar inget nätbrum samt att brusnivån ligger under -140dB och det med signal kablar inkopplade, samt att frekvensavikelsen är under 2dB för hela spannet 20-20KHz. Samtliga kontakter är av plast för att inte få jordbrum. Lådan är en Hammond 1590B. Det har visat sig att man inte behöver någon brytare för att ta bort jord anslutningen. Priset för det hela ligger runt 200:-Kronor. Och håller hög studiokvalitet ljudmässigt. Låda samt trafo är köpta från Electrokit.com (Malmö) Jag har ett antal olika transformatore som jag håller på att kolla upp för andra ljudprojekt. Återkommer om detta.
Jag ber om ursäkt för att jag inte haft tid att följa upp mitt skrivande och nya bilder under en tid. men jag har haft en del nya uppgifter. När man är 77 år så kallar många olika saker på sin uppmärksamhet. Men jag har utfört en hel del labbar och mätningar för att kunna bygga nya boxar. Samt en del arbeten med div studiomätningar. Men nu kommer det lite nya mätningar med olika boxar för instrument ansluta till en mixer

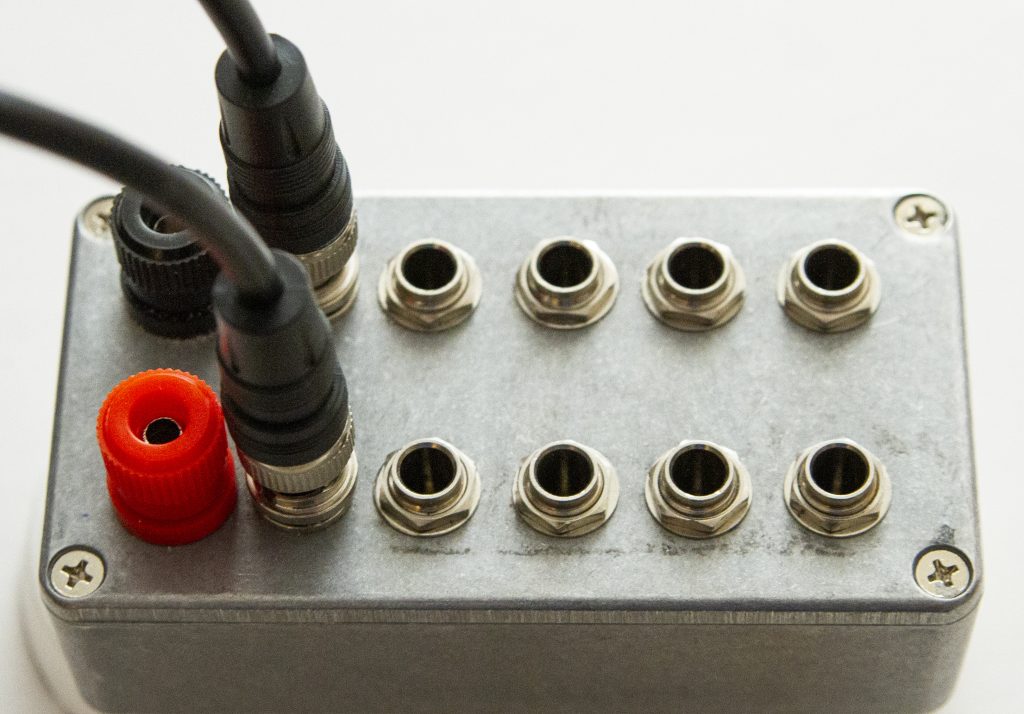

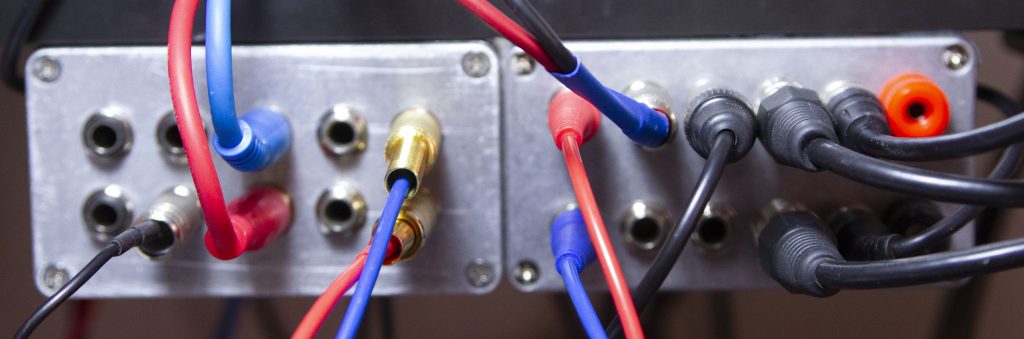

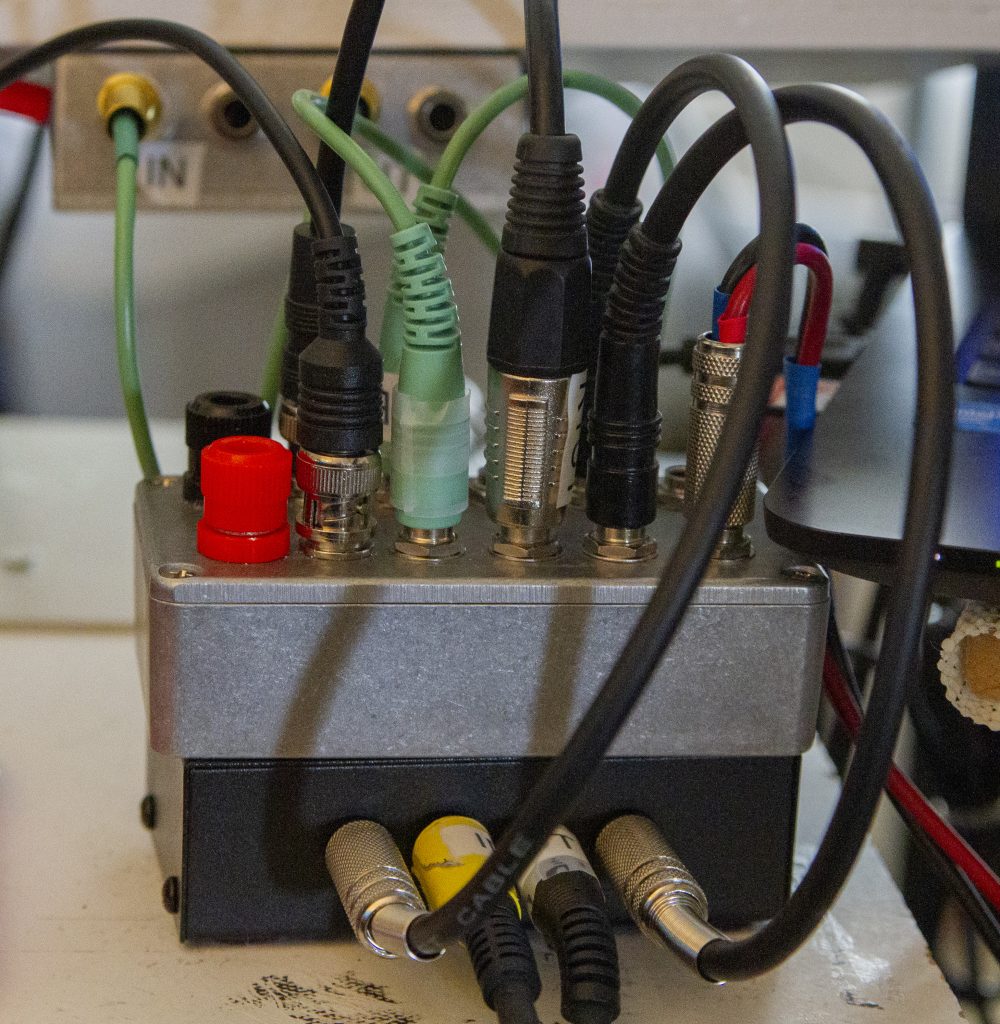

Med den nya K-K boxen har jag möjligheter att ansluta flera mät utrustningar. För anslutning till signalgeneratorn och Oscilloskopet finns det en BNC 50 ohm. Detta gör att jag kan ha kontrollera både in och ut gång från dom objekt jag vill mäta. Samt att jag via REW kan se hur brus och signaler som visas. Så som 1kHz signalen och ev 50Hz (nätbrum) eller andra typer av brum Men även vilka signalanivåer som kommer i mätobjektet och vad som kommer ut. Hur stor dämpningen är eller om det är en stäppupp transformator. Boxen är kopplad så att Svart sida är in och Röd är ut. Alla kontakter är kopplade i balanserad anslutning. men mellan boxen har jag en Balanserad anslutning via en box med 600ohm transformatorer som går vidare till Ljudkortets anslutningar.
Nya mätbordet
Hej. Ja det är ett tag sedan jag skrev och lade in nya bilder på sidan. Och det bara lite med familjens andra behov och några förkylnings. Samt att en vän som var här under Julen blev lit sjuk så det behövdes en ambulans. Visade sig att han haft problemen sedan födseln men nu är han frisk.

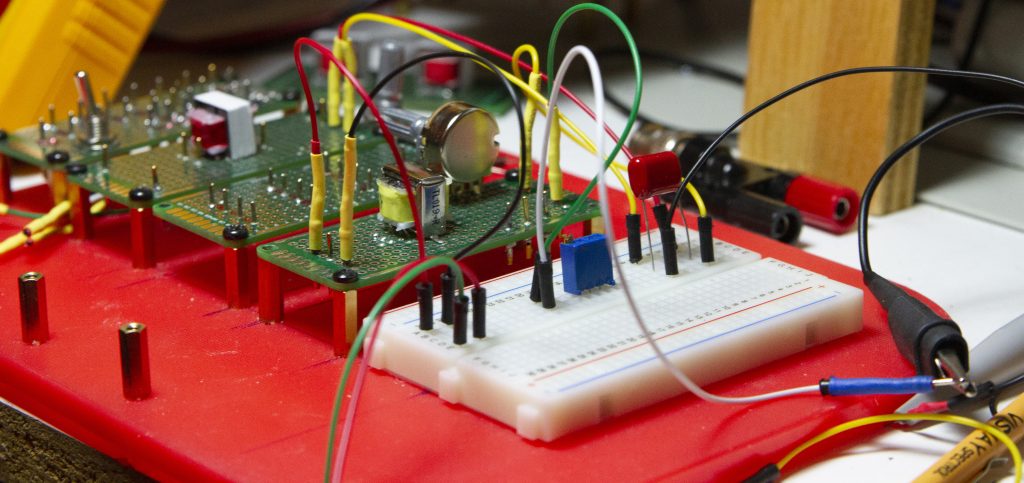

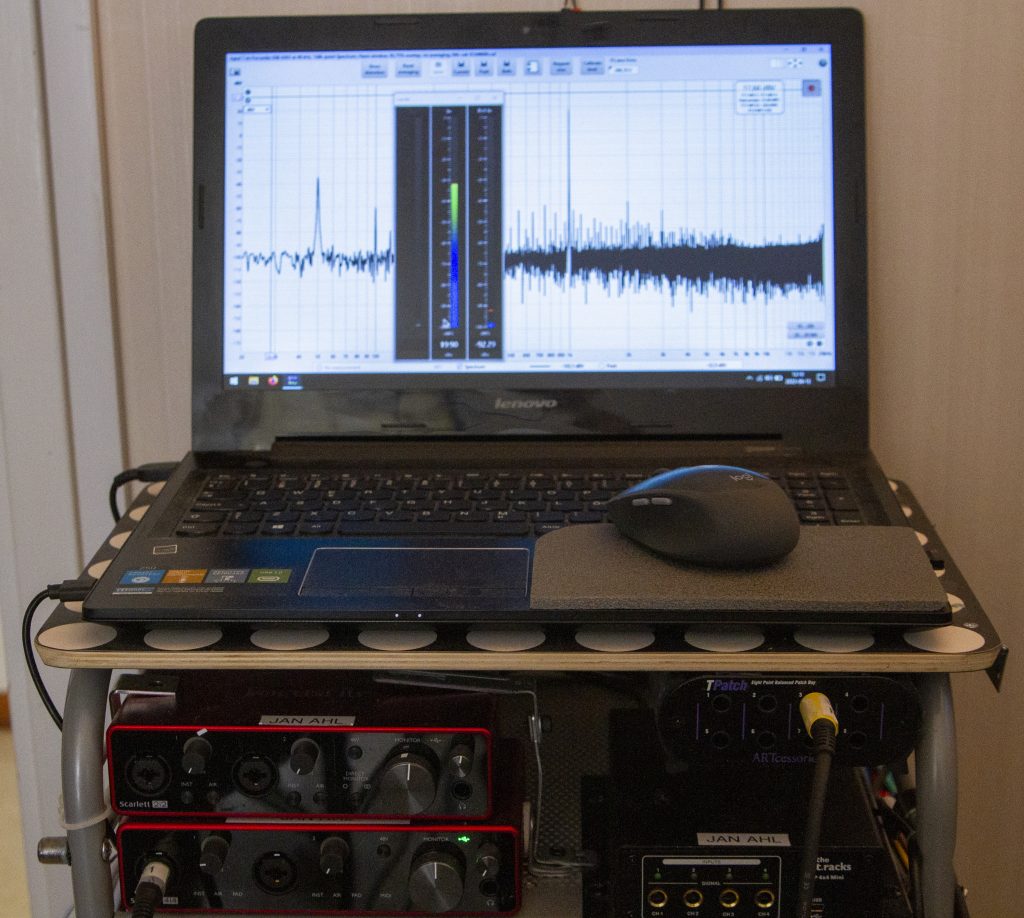

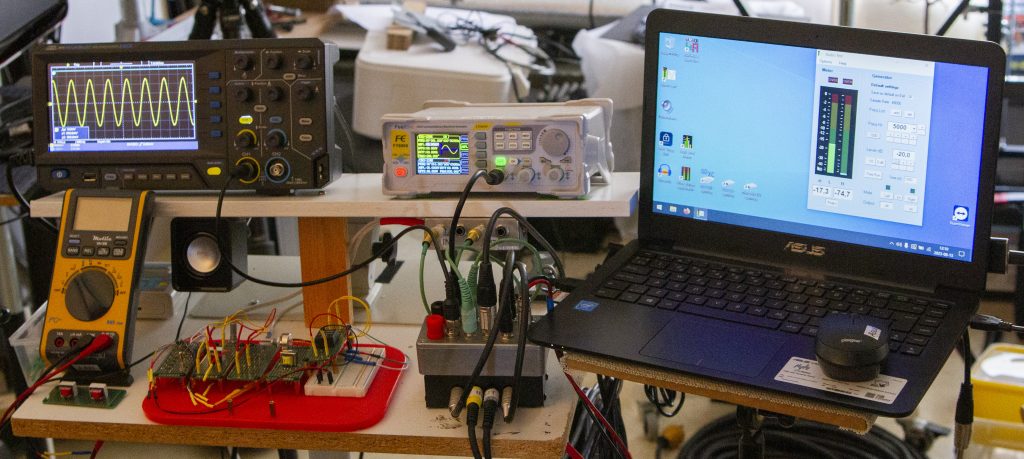

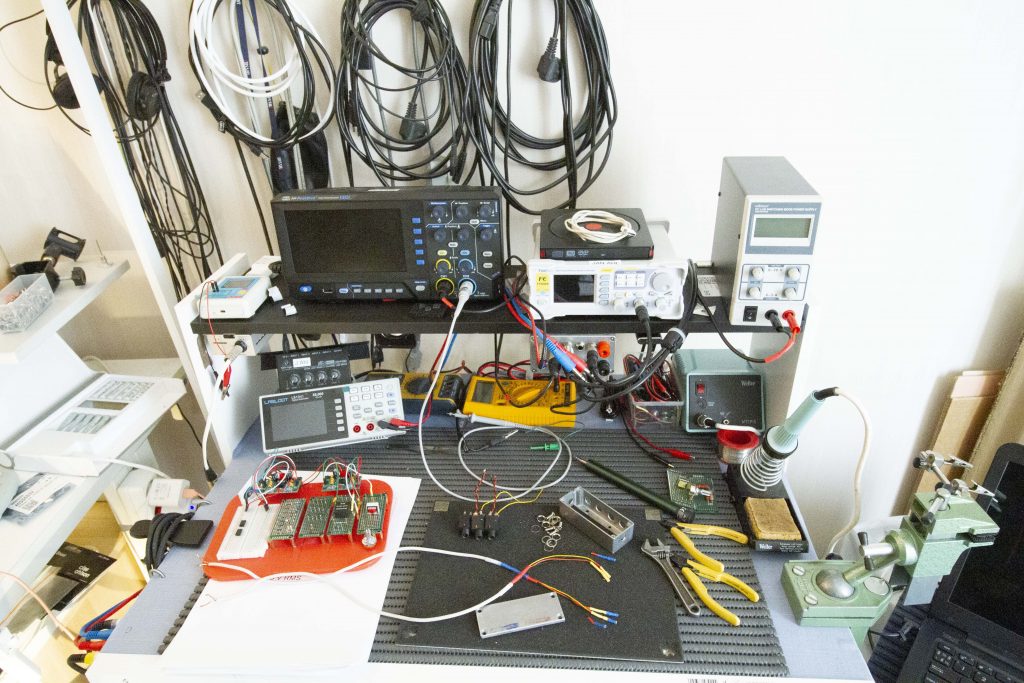

Sedan har jag skaffat lite nya prylar. Byggt ett nytt arbetsbord för att kunna testa och mäta mina små apparater. Stommen är mitt gamla ställning för elpianot. Som fick en IKEA dörr från billiga hyllan. plus en vägghylla. Det var det som passade i rummet. Sedan har det kommit ett nytt instrument samt ett spänningsagrigat.
mäta och testa.
Det har även blivit några med kablar och kopplings anslutningar för det går år några när man skall
Mätinstrument köptes som vanligt på Amazon.se och det som gjorde vara att det kunde visa dB och dBm och var inställningsbart i olika inpendanser från 50-8000ohm Och har en del andra finesser. Återkommer om dessa.

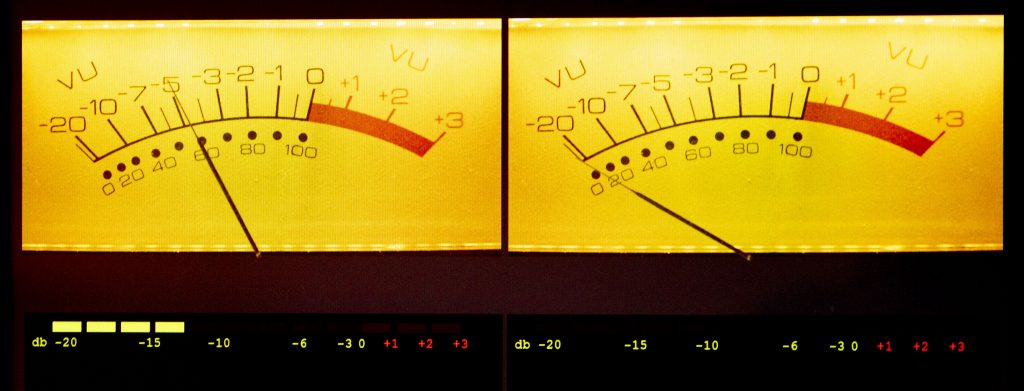

Har även hittat ett program med VU mätare som kan ställas in på olika sätt.
